隨著人工智能、大數據和云計算等產業發展，對高性能內存需求不斷攀升，HBM相對于傳統DRAM，具有高帶寬、高容量、低功耗和低延遲等優點，更適合ChatGPT等高性能計算場景，迎來快速成長期。
根據Mordor Intelligence預計，2023年全球HBM市場規模為20.4億美元，2028年有望達到63.2億美元，CAGR為25.38%；而TrendForce預計2025年HBM全球市場規模將會突破100億美元。
四季度存儲芯片市場價格經過前期下跌后出現止跌反彈，存儲板塊也有所上漲，其中HBM板塊上漲幅度較存儲板塊更大，目前板塊較10月中下旬低點上漲33.64%，本文來對HBM產業進行一下分析。
資料來源：wind，鈦媒體產業研究部
HBM（High Bandwidth Memory）即高帶寬存儲，行業標準組織JEDEC（電子工程器件聯合委員會）將DRAM分為三類，標準DDR、移動DDR以及圖形DDR，其中圖形DDR包括GRRD和HBM。
處理器計算能力近年得到大幅增長，但內存性能的提升速度卻遠遠落后，導致內存性能很大程度上限制了處理器性能的發揮，在對數據處理時間大幅延長的同時也大幅提升了能耗，引發“內存墻”的問題。
相比DDR4和DDR5等產品，HBM通過TSV（硅通孔）垂直堆疊多個DRAM，突破了帶寬和容量瓶頸，使GPU具有更快并行處理速度，目前主要應用于高端GPU中。
從2014年全球首款HBM產品問世至今，已發展至第四代HBM3，帶寬和容量分別從最初128GB/S和1GB提升至819GB/S和24GB，傳輸速度從1Gbps提高至6.4Gbps。
而SK接下來將要發布的HBM3E與HBM3相比，傳輸速度將提高25%，由6.4Gbps提高至8Gbps，帶寬也提升至1TB/S。
英偉達首款搭載HBM3E的最新一代AI處理器H200預計將于2024年第二季度上市，顯存為141GB，帶寬為4.8TB/S，與H100相比，容量提升76.25%，帶寬提升43.28%。
目前HBM約占整個DRAM市場份額的1.5%，隨著AIGC模型對AI服務器需求快速增長，HBM滲透率有望加速提升，根據TrendForce數據，2022年全球AI服務器出貨量85.5萬臺，預計到2026年出貨量將達到236.9萬臺，CAGR為29.02%。
在A(yíng)IGC模型訓練側，目前AI服務器主要采用中高端GPU，HBM在其中滲透率接近100%；而在推理側AI服務器GPU目前主要采用中低端，HBM滲透率較低，未來隨著AIGC模型逐漸復雜化，中高端GPU占比將會提升，相應的HBM滲透率也將逐步提升。
從結構上看，HBM是用3D堆疊方式集成多片DRAM，DRAM之間通過TSV（Through Silicon Via）進行連通，DRAM下面為DRAM的邏輯控制單元，GPU和DRAM通過Interposer（硅中介層）封裝在一起。
TSV可以穿過硅基板實現硅片內部垂直電互聯，是目前唯一垂直電互聯技術，相比平面互聯，TSV可減小互聯長度和信號延遲，實現了芯片間的低功耗和高速通信，在HBM封裝成本中TSV占比最高，接近30%，是HBM的核心工藝之一。
英偉達A100采用的就是臺積電第4代CoWoS（Chip on Wafer on Substrate）封裝技術，通過TSV將6個三星HBM2和一顆A100 GPU集成在一個硅中介層上，通過RDL（Redistribution Layer）和TSV實現互連并連接硅中介層凸點。
除TSV外，ALD也是HBM核心工藝之一，ALD（Atomic Layer Deposition）即原子層沉積，是將原子逐層沉積在襯底材料上，通過兩種或多種前驅體交替通過襯底表面，發生化學反應逐層沉積在襯底表面成膜。
通過TSV完成深孔制作后，需要進行電化學鍍銅實現金屬沉積形成導線，由于銅化學性質活潑，需要在電鍍前用ALD沉積氮化鎢形成擴散阻擋層，以防止銅由于電化學遷移導致物理失效。
此外，在DRAM工藝中，由于傳統SiO2柵極電介質受介電性能影響，45nm以下制程芯片會產生隧穿現象從而導致漏電，降低晶體管可靠性，通過ALD沉積High-K Mental Gate（高電介質金屬柵極）可大幅降低柵極漏電流，同時降低工作電壓。
目前HBM位于GPU的硅中介層上，通過接口與GPU連接，根據SK海力士計劃，未來HBM4將會直接堆疊到GPU上，不再需要硅中介層，集成式簡化芯片設計的同時降低成本。
GPU邏輯芯片與HBM存儲芯片將成為一個整體，通過在存儲器中嵌入計算能力，打破存儲瓶頸的同時降低延遲和功耗，同時使用存儲單元提升算力，進而大幅提升計算效率，是HBM未來發展趨勢。
HBM市場高度集中，主要由SK海力士和三星主導，根據TrendForce統計，2022年SK海力士和三星HBM市場份額分別占50%和40%，美光占比10%。
由于SK海力士、三星以及美光均采用IDM模式，芯片設計、制造與封測均由自己負責，國內廠商主要涉及產業鏈上游設備和材料環節。
中微公司為國內TSV設備主要供應商，公司于2010年推出國內首臺TSV深孔硅刻蝕設備，目前可提供8英寸和12英寸硅通孔刻蝕設備，刻蝕孔徑從低至1微米以下到幾百微米。
拓荊科技為國內ALD設備主要供應商，公司PEALD產品主要用于沉積SiO2和SiN等介質薄膜，Thermal-ALD設備已出貨至不同客戶端進行驗證，可沉積Al2O3等金屬氧化物薄膜。
興森科技為國內IC載板龍頭，公司2018年成為三星在國內唯一載板供應商，目前公司CSP封裝基板產能3.5萬平米/月，公司還在珠海和廣州投資建設FCBGA封裝基板項目。
深科技2015年通過收購沛頓科技進入存儲芯片封測領域，目前公司Bumping項目已通過小批量試產，接下來將會陸續釋放產能。
雅克科技為國內ALD沉積主要材料前驅體供應商，公司前驅體還供應SK海力士，公司還布局Low-α球形硅粉項目。
飛凱材料業務涉及HBM環氧塑封料封裝材料，客戶包括國內大型半導體封裝OSAT廠商以及分立器件廠商。

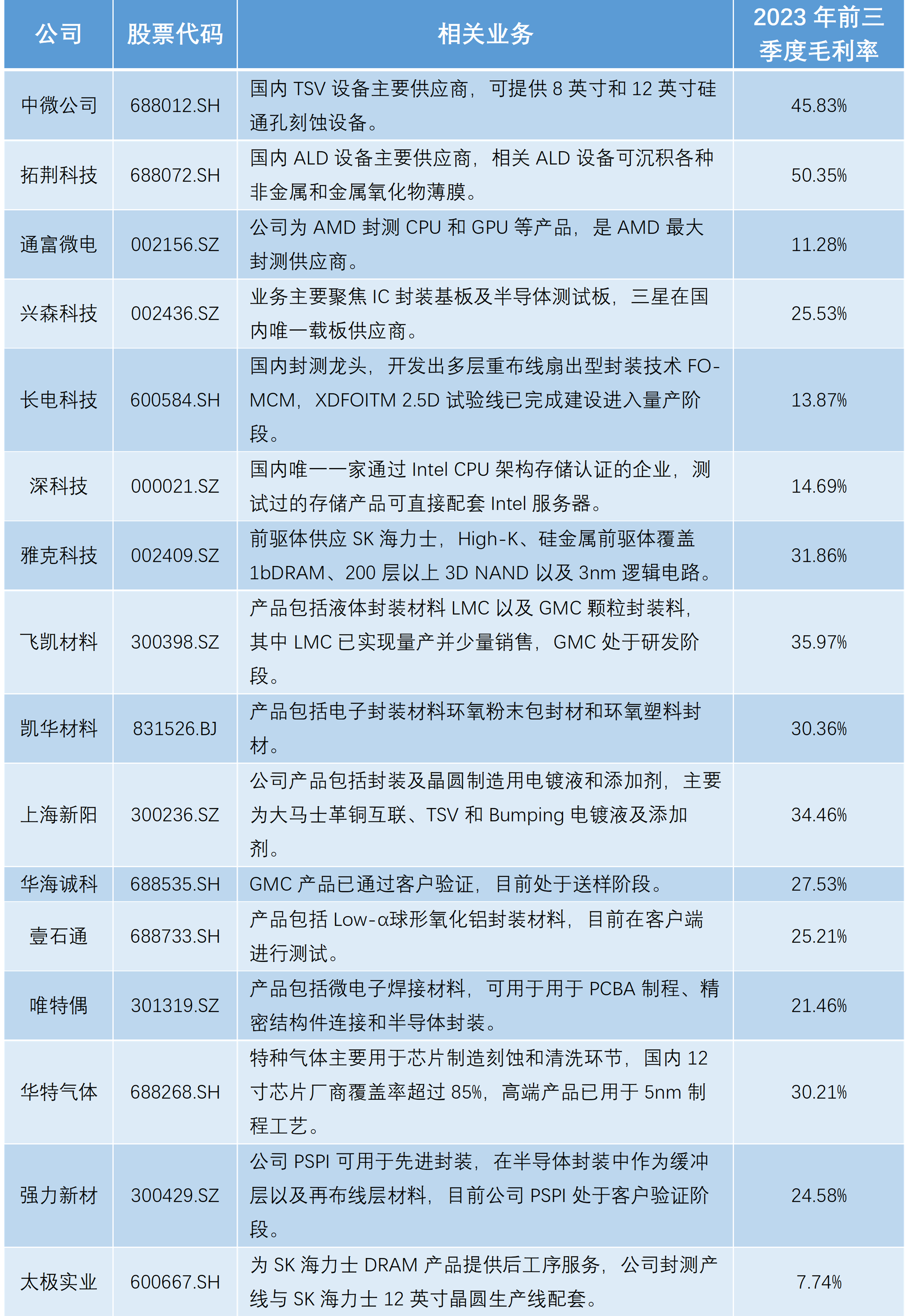

資料來源：公司公告，鈦媒體產業研究部
（本文首發鈦媒體App，作者|鈦媒體產業研究部。想獲得更多科股深度分析，可訂閱科股寶VIP欄目。）
