近日，復合集流體概念受到市場關注，相關概念公司股價走勢大幅領先大盤，股價較月初均實現較大幅度漲幅，其中英聯股份更是實現了四連板，股價較月初漲幅達到66.92%，漲幅相對較小的中一科技較月初漲幅也達到11.68%。
資料來源：wind，鈦媒體產業研究部
到底什么是復合集流體，復合集流體與目前電池上所使用的集流體之間有何區別，目前生產方法主要有哪些？復合集流體產業鏈上公司布局以及目前業務進展如何？本文我們來分析一下。
先介紹一下什么是集流體，集流體在電池中是用于匯集電流的結構部件，將電池活性物質產生的電流匯集向外輸出或者將電極電流輸入給活性物質，集流體主要作用為導電以及作為活性物質的載體。
鋰電池上用的正極集流體為鋁箔，負極集流體為銅箔，用鋁箔和銅箔作為集流體的主要原因在于鋁和銅在金屬中的導電性較好，價格便宜的同時鋁箔和銅箔的延展性較好，適合在鋰電池卷繞工藝中使用。
而正極要用鋁箔而負極用銅箔的原因在于正極電位高，金屬銅在高電位下容易被氧化，鋁的氧化電位高，且鋁在氧化環境下生產的氧化鋁可以保護內層鋁被氧化，同時其表面生成的氧化鋁較薄，可通過隧道效應實現電子傳導。
復合集流體相對于目前電池中所使用的傳統集流體來說，通過用高分子材料代替集流體中部分金屬材料來降低集流體的成本和重量，即中間層使用PET/PP等高分子材料，上下兩層為減薄后金屬層的“三明治”結構。
目前用于鋰電池負極集流體的銅箔厚度為6μm，用于正極集流體的鋁箔厚度為12μm，復合銅箔集流體采用“1+4+1”結構，上下兩層銅層厚度為1μm，中間高分子層厚度為4μm；而復合鋁箔集流體采用“1+6+1”結構，上下兩層鋁層厚度為1μm，中間高分子層厚度為6μm。
與傳統集流體相比，由于中間層使用高分子層，通過降低復合集流體重量增加了電池質量能量密度以及降低成本外，還提升了電池的安全性能，由于降低了金屬厚度，使得表面金屬在被刺穿后產生的毛刺不會輕易刺穿電池隔膜，降低了電池發生短路的風險。
此外，復合集流體還有助于提升電池的使用壽命，高分子材料具有的彈性可吸收電池充放電過程中鋰離子嵌入和脫出產生的應力，保持極片表面的完整性。
資料來源：重慶金美官網
雖然復合集流體相較傳統集流體優點很多，但目前仍存在尚待解決的難點，首先就是當集流體金屬層越薄，其阻抗系數會增加，2μm銅層內阻遠高于6μm銅層的內阻，從而在電池進行快充時會快速提高電池內部的溫度，影響電池快充性能；另外，減薄后的金屬層表面缺陷會增多，產品良率也會相應降低。
與傳統集流體生產工藝相比，復合集流體生產工藝的核心是在高分子層表面鍍上金屬層，因此如何在低成本下使金屬鍍層表面均勻的同時還與高分子層有較好的結合力就成為主要考慮因素。
目前可選的高分子材料包括PI（聚酰亞胺）、PET（聚對苯二甲酸二乙酯）和PP（聚丙烯），PI力學性能以及適用溫度范圍最好，但成本較高，PP成本低，但力學性能較差，表面與銅層結合力較差，適用溫度也較窄，相比之下，PET的力學性能以及適用溫度較好，同時成本也較PI低，目前行業內主要使用PET。
常見的鍍膜工藝包括化學沉積法、真空磁控濺射法和真空蒸鍍法，復合集流體的生產方法分為一步法、兩步法和三步法，一步法即通過化學沉積、真空濺射或真空蒸鍍方法在高分子材料表面沉積銅層。
兩步法與三步法的區別在于是否有真空蒸鍍環節，三步法即在真空磁控濺射和水電鍍兩步法的基礎上增加了真空蒸鍍環節，在真空濺射鍍膜之后再通過真空蒸鍍來提高銅層沉積速率，最后再通過水電鍍來加厚銅沉積層。
一步法中的化學沉積方法的優點在于沉積的銅層均勻性較好，但在沉積前需要對表面進行預處理，且要在表面形成一層具有催化活性的晶核，成本較高；而真空磁控濺射和真空蒸鍍是通過不斷濺射銅靶或加熱銅源在基膜表面沉積銅層，反應速度慢，產能較低，由于所使用的設備昂貴，從而單位產品的成本較高。
雖然三步法增加的真空鍍膜提高了銅的沉積速率，但真空蒸鍍在高溫環境下會使高分子材料受損，良率較低，因此現在行業內主流使用的還是兩步法，即先經過真空磁控濺射形成底層銅膜后再用水電鍍。
復合集流體行業發展較快，雖然目前仍然尚未大規模量產，但業界普遍認為明年將會成為行業量產元年，2025年行業滲透率有望達到20%，行業成長空間較大。
從整個產業鏈來看，上游的設備制造、基材以及中游的復合集流體生產制造均有上市公司布局，此外，還有眾多公司正積極涌入行業，相繼宣布相關業務的布局。
產業鏈上游設備端，東威科技（688700.SH）和騰勝科技優勢較為明顯，東威科技主營PCB電鍍設備、通用五金電鍍設備以及磁控濺射卷繞鍍膜設備等，公司是國內唯一能批量化生產PET銅箔水電鍍的廠商，8-9月公司相繼發布復合銅箔電鍍設備訂單簽訂公告，訂單金額合計17.13億元，公司規劃明年磁控設備產能不低于50臺；騰勝科技主營真空鍍膜設備，研制出國內首臺量產型真空鍍膜設備，是重慶金美和日本TDK的供應商。
上游基材方面，雙星新材（002585.SZ）和康輝新材較為領先，雙星新材主營業務包括光學膜、聚酯膜、新能源材料膜等，公司PET復合銅箔整體良率達到92%，PET復合銅箔前期已為客戶送樣，12月中旬將向客戶再次送樣測試，公司PET銅箔產線預計在11月底完成主線建設；康輝新材產品包括PET以及BOPET等材料，公司多條產線具備量產復合銅箔基膜能力。
產業鏈中游制造端，復合集流體生產公司較多，包括重慶金美、寶明科技（002992.SZ）、嘉元科技（688388.SH）以及中一科技（301150.SZ）等。
其中重慶金美優勢較為明顯，公司在行業內最早布局復合銅箔，公司一期總投資15億元，一期全部產線滿產后可達到年產能3.5億平米，公司二期和三期規劃年產能6億平米，預計到2025年復合集流體產能將達到20億平米。
同時11月18日重慶金美宣布8μm復合鋁箔實現量產，將供應全球動力電池龍頭，由于寧德時代間接持股重慶金美，因此重慶金美復合集流體或?qū)?yōu)先供應寧德時代。
寶明科技2022年7月發布公告，將投資60億元建設復合銅箔生產基地，預計一期將于年底達產，達產后年產能達到1.4億平米復合銅箔，也成為A股首個投建復合銅箔產能的項目。
中一科技主營業務為電解銅箔，2022年8月公司設立子公司擬先期建設500平米復合集流體生產線。
嘉元科技主營電解銅箔，目前處于復合銅箔研發期，接下來將購置生產設備進行中試線生產。

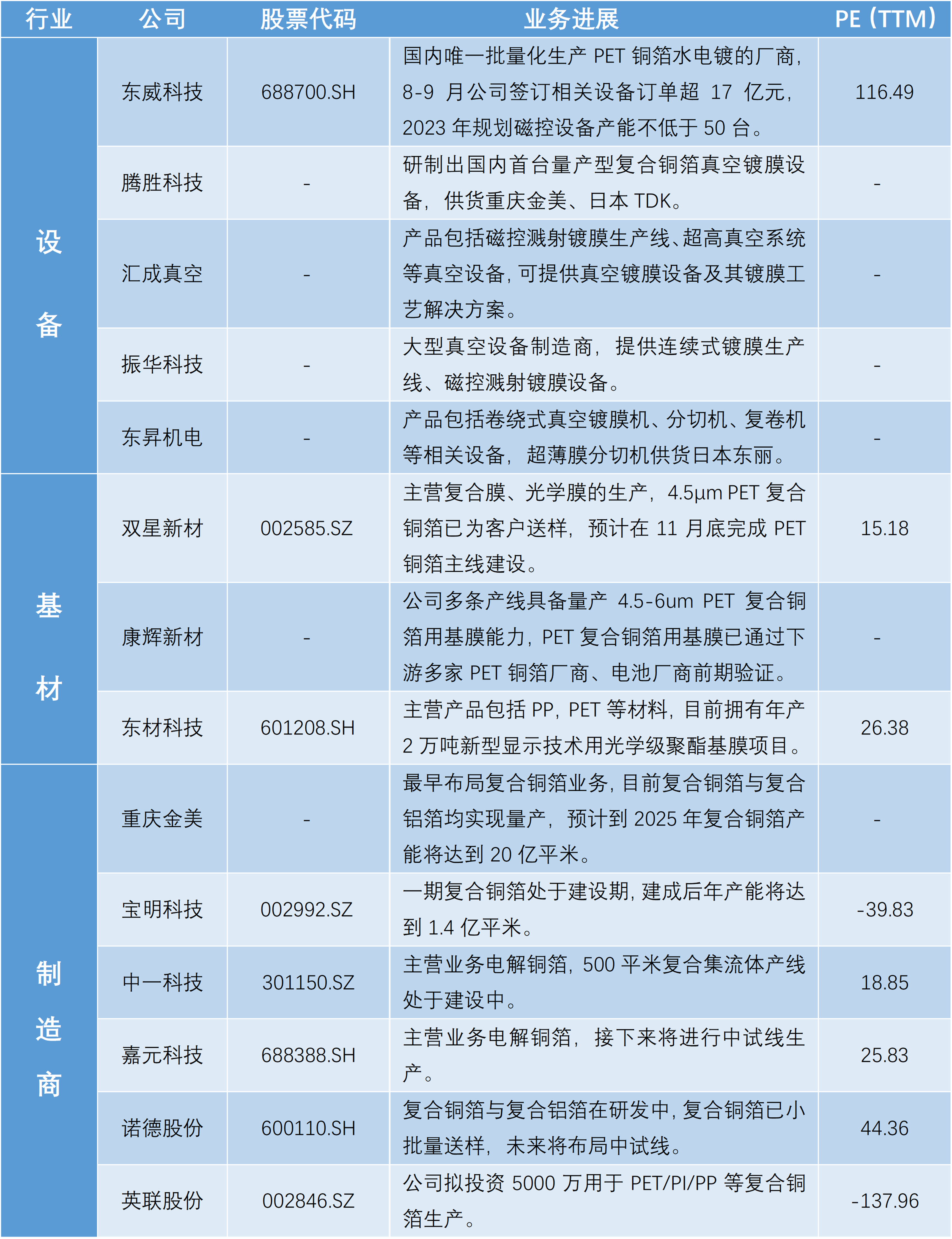

資料來源：公司公告，鈦媒體產業研究部
（本文首發鈦媒體App，作者|鈦媒體產業研究部。想獲得更多科股深度分析，可訂閱科股寶VIP欄目。）
