日前，曜能科技宣布公司自主研發的25cm²鈣鈦礦/晶硅兩電極疊層電池穩態效率達到29.57%，成為目前公開的大面積疊層電池最高效率，此外，多家上市公司相繼宣布鈣鈦礦太陽能電池投資計劃。
2月3日，寶馨科技發布對外投資進展公告，公司與合作方設立合資公司，將在鈣鈦礦-異質結疊層電池技術的研發以及產業化方面進行合作，并將相應技術用于公司異質結電池項目。
1月31日，皇氏集團發布公告，控股子公司與黑晶光電簽署協議，雙方將在TOPCon/鈣鈦礦疊層電池方面進行合作并提升公司 TOPCon 太陽能電池效率；利元亨表示公司目前鈣鈦礦設備正在頭部客戶試樣；微導納米表示公司目前已取得鈣鈦礦異質結疊層電池訂單。
隨著鈣鈦礦領域不斷實現突破，產業化進程正在加速，協鑫光電、纖納光電和極電光能等企業已建成百兆瓦級鈣鈦礦產線，同時通威、隆基以及天合光能等晶硅電池廠商也紛紛布局鈣鈦礦電池業務。
鈣鈦礦板塊自12月下旬以來也持續走強，鈣鈦礦電池指數從12月26日至今漲幅達到31.49%，期間京山輕機、杭蕭鋼構等公司股價漲幅超過50%，大幅領先大盤走勢，本文我們來對鈣鈦礦電池產業進行一下分析。
資料來源：wind，鈦媒體產業研究部
鈣鈦礦是指分子式為ABX3的一類化合物，其中A、B分別為離子半徑不同的有機或無機陽離子，X為陰離子，鈣鈦礦太陽能電池一般是指采用鈣鈦礦晶體結構的有機金屬鹵化物作為吸光層材料的電池，屬于第三代太陽能電池。
與傳統的晶硅太陽能電池相比，鈣鈦礦太陽能電池理論轉化效率更高，單結鈣鈦礦電池理論轉化效率達到33%，而晶硅電池行業目前由PERC電池正在轉向的HJT和TOPCon電池理論轉化效率分別為27.5%和28.7%。
此外，由于鈣鈦礦電池的帶隙可調節，通過調節鈣鈦礦帶隙寬度可實現對不同波長光的吸收，將鈣鈦礦電池疊在晶硅電池上制備出的鈣鈦礦/晶硅疊層電池轉化效率可達到43%，而全鈣鈦礦多結疊層電池的理論轉化效率可達到45%以上。
相對于晶硅電池對硅片純度要求在6N以上，鈣鈦礦材料對雜質要求要低得多，純度為90%的鈣鈦礦材料制備出的電池轉化效率可達到20%以上，純度為95%的鈣鈦礦即可滿足生產需求，同時由于鈣鈦礦原材料如甲氨基鹵化鉛等易于獲得，且組件生產只需單一工廠，較多環節的晶硅太陽能電池生產成本和效率都大幅提高。
除了轉化效率更高和成本較低外，鈣鈦礦電池還具有組件可柔性化、吸光系數高和溫度對電池轉化效率較小等優點。
鈣鈦礦電池由鈣鈦礦層、透明導電電極、電子傳輸層、空穴傳輸層和金屬電極五層構成，其中鈣鈦礦層位于中間，按組成不同主要分為正式平面結構、反式平面結構和介孔結構。
正式平面結構是在導電玻璃上先沉積電子傳輸層，接下來沉積鈣鈦礦層、空穴傳輸層和金屬電極，介孔結構與正式平面結構相比則是在鈣鈦礦層與電子傳輸層接觸面多了一層介孔TiO2。
反式平面結構區別在于電子傳輸層和空穴傳輸層沉積位置相反，電子傳輸層位于鈣鈦礦層上方，由于反式平面結構工藝簡單且可在低溫下制備，是目前產業化的主流結構。
鈣鈦礦電池各膜層主流制備方法主要為磁控濺射和涂布法，其中鈣鈦礦層作為鈣鈦礦電池的核心，其制備難度也最大，從制備原理上分為溶液法、氣相法和氣相輔助溶液法。
其中，溶液法分為一步溶液法和兩步溶液法，兩步溶液法較一步法形成的薄膜更均勻；氣相沉積即通過在真空腔體內先后沉積不同薄膜形成鈣鈦礦薄膜，而氣相輔助溶液法即先通過溶液法形成基底后將其置于特定氣氛蒸汽中形成鈣鈦礦薄膜。
從工藝上來看，可以實現大面積沉積鈣鈦礦薄膜的主要工藝為涂布和印刷，由于涂布設備投資較低，且狹縫涂布工藝制程可靠性較強，可滿足鈣鈦礦層一致性的要求，是目前鈣鈦礦層的主流制備工藝。
在反式平面結構鈣鈦礦電池中，透明導電層、空穴傳輸層以及金屬電池主要制備方法均為PVD（物理氣相沉積）法，而電子傳輸層由于在鈣鈦礦層上方，為了避免沉積過程對鈣鈦礦的損傷，主要通過RPD（快速等離子沉積）法來沉積。
目前仍有較多因素制約著鈣鈦礦電池的發展，其中鈣鈦礦薄膜的大面積制備和電池穩定性是最重要的兩個因素。
隨著鈣鈦礦薄膜面積的增加，平整度和致密性等因素會使得薄膜的一致性受到影響，導致電池的轉化效率隨著面積增加出現下降，雖然目前的狹縫涂布工藝可滿足鈣鈦礦薄膜物理一致性要求，但在化學一致性上，晶體結晶過程難以控制，因此，鈣鈦礦薄膜大面積制備的問題成為產業化關注的焦點之一。
另一方面，由于鈣鈦礦屬于離子晶體，與晶硅電池中原子之間通過共價鍵連接相比，鈣鈦礦化合物各離子之間通過離子鍵連接，使得鈣鈦礦化合物易溶于水，穩定性較差；此外，晶體中離子的移動也會改變薄膜的特性，對電池轉化效率造成很大影響。
從鈣鈦礦電池未來發展來看，雖然單結鈣鈦礦電池轉化效率較晶硅電池有較大提高，但仍有一定限制，而將鈣鈦礦電池進行疊層之后轉化效率較單結鈣鈦礦電池有很大提高，因此，疊層電池將會是鈣鈦礦電池接下來發展的重要方向之一。
鈣鈦礦疊層電池主要有鈣鈦礦/晶硅疊層、鈣鈦礦/薄膜疊層和鈣鈦礦/鈣鈦礦疊層三種，全鈣鈦礦疊層理論轉化效率更高，多結鈣鈦礦疊層理論轉化效率可達到69%，被認為是未來鈣鈦礦疊層的終極解決方案，除了要考慮各單結鈣鈦礦穩定性外還要考慮氧化對疊層穩定性影響等問題，仍需較長時間來解決。
就目前來看，由于晶硅電池已經十分成熟，鈣鈦礦與晶硅疊層電池產業化進展較快，頭部光伏廠商也依靠自身在晶硅電池上的優勢，紛紛進行鈣鈦礦晶硅疊層方面的研發。
隆基已公布HJT-鈣鈦礦疊層電池專利，目前公司擁有20項鈣鈦礦相關專利；晶科已建立鈣鈦礦電池研發線，鈣鈦礦/TOPCon疊層電池實驗室轉化效率達到27.6%；天合光能鈣鈦礦/晶硅疊層電池實驗室轉化效率達到29.2%；通威、晶澳以及東方日升鈣鈦礦疊層電池也處于研發中。

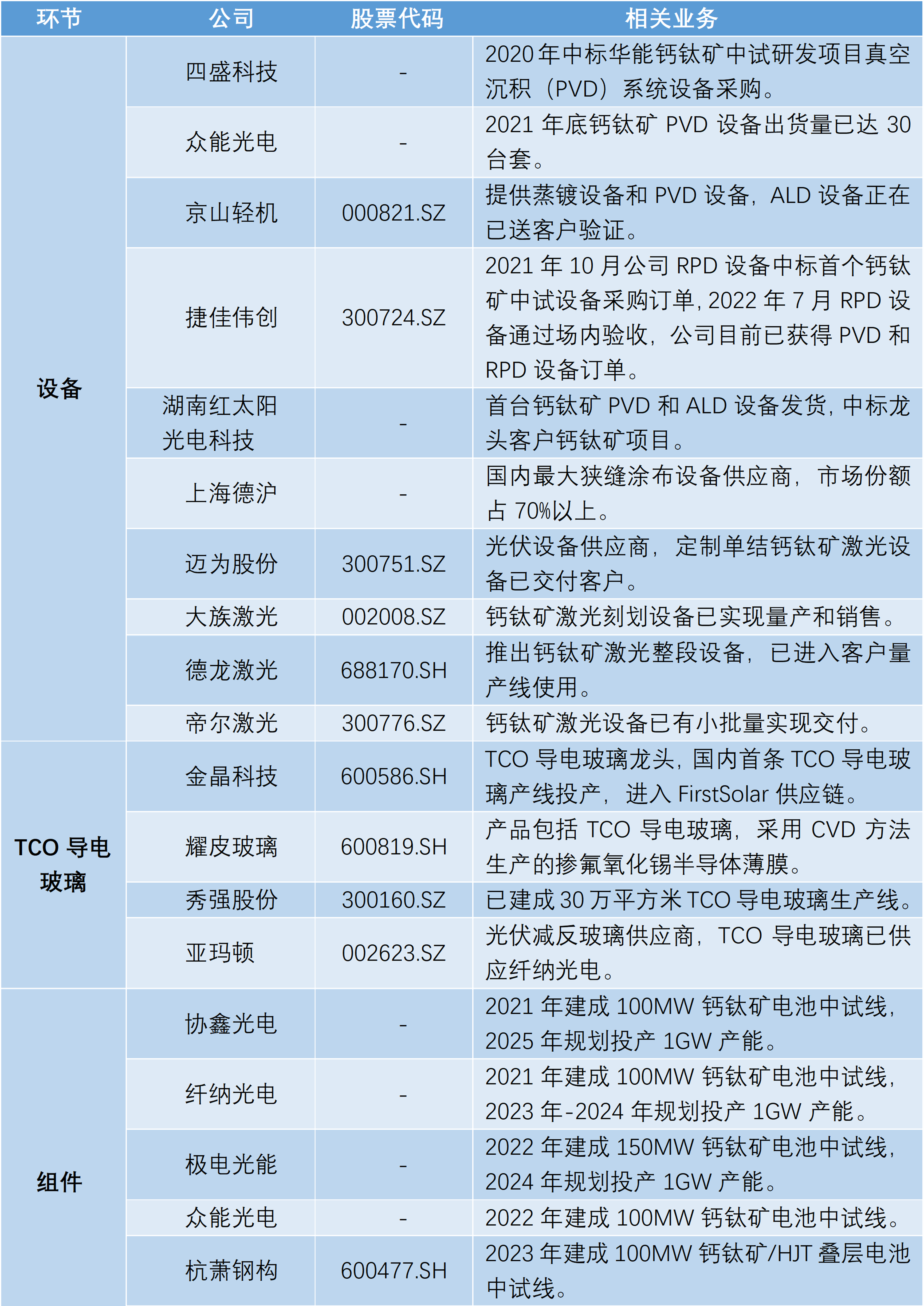

鈣鈦礦電池產業鏈相對較為緊湊，主要包括設備、TCO導電玻璃以及組件等環節。其中，TCO導電玻璃、空穴傳輸層以及金屬電極主要使用PVD設備鍍膜，鈣鈦礦層主要使用狹縫涂膜設備，電子傳輸層主要使用RPD設備；此外，在激光刻蝕過程中還會用到激光設備。
PVD設備除了在鈣鈦礦電池生產中需要，在晶硅電池等其他行業同樣應用廣泛，設備供應商包括四盛科技、眾能光電、京山輕機、捷佳偉創以及湖南紅太陽光電科技等；狹縫涂膜設備方面上海德滬涂膜市占率達到70%，其余份額為日本東麗；RPD設備方面供應商包括捷佳偉創以及日本住友等；激光設備方面供應商包括邁為股份、大族激光、德龍激光和帝爾激光等。
TCO導電玻璃方面，相關供應商包括金晶科技、耀皮玻璃、秀強股份和亞瑪頓等，其中金晶科技是TCO導電玻璃龍頭，實現國內首條TCO導電玻璃生產線投產。
鈣鈦礦電池組件廠商包括協鑫光電、纖納光電、極電光能、眾能光電、杭蕭鋼構等廠商，其中協鑫光電、纖納光電和極電光能等頭部企業均已宣布產能投產計劃。
資料來源：公司公告，鈦媒體產業研究部
（本文首發鈦媒體App，作者|鈦媒體產業研究部。想獲得更多科股深度分析，可訂閱科股寶VIP欄目。）
